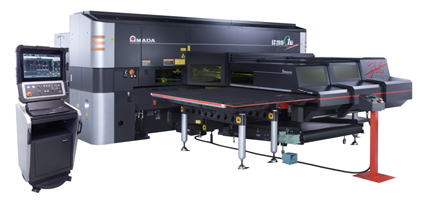

LC-C1AJシリーズ

ファイバーレーザ複合マシン
ファイバーレーザとパンチングの複合マシンが登場! 省エネ・低コストで高効率な工程統合を実現!

レーザー加工機 タレットパンチ アマダ

レーザ加工エリアをテーブルキャビンとシャッターで囲うことで遮光性を実現。 周辺装置との組み合わせが容易となり、自動化によるトータルリードタイムの短縮を実現します。

■ 特長① 高生産・省エネ加工
 クリーンカットではCO2(4kW)と比較し、薄板領域での高速加工、コスト削減を実現し、さらに、レーザ発振用ガス不要で、省エネ効果を実現します。
■ 特長② 安全性と作業性の両立を確保
 レーザ光の漏れを完全にシャットアウトする安全設計。
 また、テーブルキャビンを開閉せずに材料のセットが可能です。
■ 特長③ 工程集約・安定加工の実現
 タッピングツールを最大4種搭載し、タップ工程の集約が可能。
 また、ID金型システムにより、常に最適な金型コンディションを維持し、加工品質の安定化を実現します。


加工シーン

材質 : SECC / 板厚 : 1.0mm


加工サンプル

材質 : 高耐食溶融めっき鋼板 / サイズ : 100.0×47.0mm
レーザー加工機 タレットパンチ アマダ

材質 : 銅、真鍮、アルミ / サイズ : Φ52mm
レーザー加工機 タレットパンチ アマダ

システムアップ例

■1棚仕様 (省スペースタイプ)
レーザー加工機 タレットパンチ アマダ
棚内1枚取り装置により、板厚・材質にこだわらないフレキシブルな加工スケジュールが可能。

■2棚仕様 (素材棚・製品棚)
レーザー加工機 タレットパンチ アマダ
素材棚/製品・スケルトン棚の2棚仕様により、複数の素材と製品の連続運転が可能。

■自動倉庫接続仕様
レーザー加工機 タレットパンチ アマダ
自動倉庫との接続により、長時間連続運転を実現。
お客さま設置スペース・高さに合わせ効率の良いレイアウトが可能。

*お客さまに最適な周辺装置・ソフト等を選んで組み合わせ、システムアップしていただくことができます。

スペック詳細



プレス能力
(kN)

最大加工範囲(mm)
X × Y

発振器

最大加工板厚
(mm)

LC-2512C1AJ

200

2500×1270 (パンチ)
2500×1270 (レーザ)

AJ-2000
(定格出力:2kW)

6

LC-2515C1AJ

200

3050×1525 (パンチ)
2500×1525 (レーザ)

AJ-2000
(定格出力:2kW)

6
