機械の転職 トップ > 最新機械はココがスゴイ!! > いつもⅡがおもしろい、戦略的進化!横形マシニングセンタ MA-HⅡ series
![マシニングセンタ オークマ 機械の転職](img/7.jpg)
戦略的進化にふさわしい余裕の仕様
![マシニングセンタ オークマ 機械の転職](img/t_txt1_1.gif)
![マシニングセンタ オークマ 機械の転職](img/t_txt1_21.gif)
![マシニングセンタ オークマ 機械の転職](img/t_txt1_31.gif)
![マシニングセンタ オークマ 機械の転職](img/t_txt1_4.gif)
![マシニングセンタ オークマ 機械の転職](img/t_ph1_1.jpg)
![マシニングセンタ オークマ 機械の転職](img/t_txt1_6.gif)

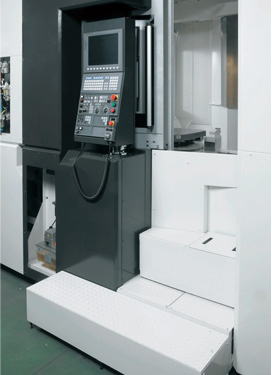

![マシニングセンタ オークマ 機械の転職](img/t_ph1_2.jpg)
機械仕様
|
MA-500HII |
MA-600HII |
|
項目 |
単位 |
No.50 |
[No.40] |
No.50 |
[No.40] |
移動量 |
X軸移動量(コラム左右) |
mm |
700 |
1,000 |
Y軸移動量(主軸頭上下) |
mm |
900 |
Z軸移動量(テーブル前後) |
mm |
780 |
1,000 |
パレット上面から主軸中心までの距離 |
mm |
50~950 |
パレット中心線から主軸端面までの距離 |
mm |
70~850 |
70~1,070 |
パレット |
作業面の大きさ |
mm |
500×500 |
630×630 |
最大積載質量 |
kg |
800 [1,000] |
1,200 [1,400] |
割り出し角度 |
度 |
1[0.001] |
最大積載ワーク寸法 |
mm |
φ800×1,000 |
φ1,000×1,000 |

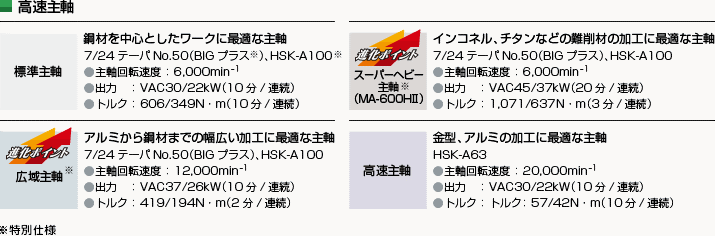

主軸 |
主軸回転速度 |
min![](img/i_1.gif) |
50~6,000 [50~12,000] |
50~15,000、 50~20,000 |
50~6,000 [50~6,000、 50~12,000] |
50~15,000、 50~20,000 |
主軸テーパ穴 |
|
7/24テーパNo.50 |
7/24テーパNo.40、 HSK-A63 |
7/24テーパNo.50 |
7/24テーパNo.40、 HSK-A63 |
主軸軸受内径 |
mm |
φ100 |
φ70 |
φ100 |
φ70 |
送り速度 |
早送り速度 |
m/min |
X・Y・Z : 60 |
切削送り速度 |
mm/min |
X・Y・Z : 1~60,000 |
電動機 |
主軸用電動機(10分/連続)* |
kW |
30/22[37/26] |
26/18.5、 30/22 |
30/22[45/37*、37/26] |
26/18.5、30/22 |
送り軸用電動機 |
kW |
X : 5.6、Y : 4.6×2、Z : 5.6 |
X : 5.6、Y : 4.6×2、Z : 5.1 |
テーブル割り出し用電動機 |
kW |
3.5 |
ATC |
ツールシャンク形式 |
|
MAS403 BT50 |
MAS403 BT40、 HSK-A63 |
MAS403 BT50 |
MAS403 BT40、 HSK-A63 |
プルスタッド形式 |
|
MAS 2形 |
MAS 2形、- |
MAS 2形 |
MAS 2形、- |
工具収納本数 |
本 |

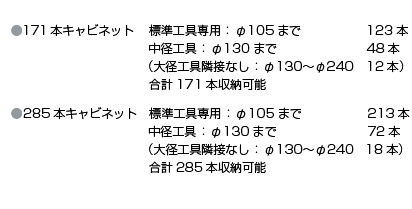

40[60、81、111、141、171、195、225、255、285、320、400] |
工具最大径(隣接)※ |
mm |
φ140 |
φ100 |
φ140 |
φ100 |
工具最大径(隣接工具なし)※ |
mm |
φ240 |
φ150 |
φ240 |
φ150 |
工具最大長さ |
mm |
450 |
450 |
450[600] |
450 |
工具最大質量 |
kg |
25 |
10 |
25 |
10 |
工具選択方式 |
|
メモリランダム[81本以上は固有番地方式] |
機械の大きさ |
機械の高さ |
mm |
3,173 |
所要床面の大きさ 幅×奥行 |
mm |
3,110×5,971 |
3,410×6,495 |
機械質量 |
kg |
21,500 |
24,500 |
制御装置 |
|
OSP-P300M |
* MA-600HⅡスーパーヘビー主軸の定格は20分/連続です [ ] : 特別仕様 ※ マトリックスマガジンの場合、数値が異なります。お問い合わせください。 |
|
