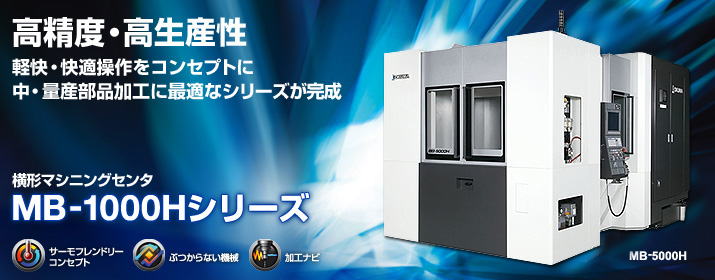

機械の転職 トップ > 最新機械はココがスゴイ!! > 軽快・快適操作をコンセプトに高精度・高生産性!横形マシニングセンタ MB-1000H series
![マシニングセンタ オークマ 機械の転職](img/i_main6.jpg)

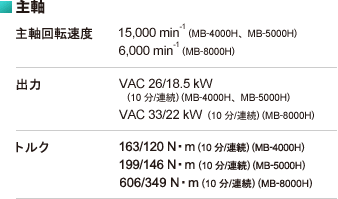

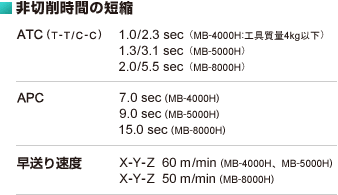

高生産性
![マシニングセンタ オークマ 機械の転職](img/t_txt1_11.gif)
![マシニングセンタ オークマ 機械の転職](img/t_txt1_22.gif)

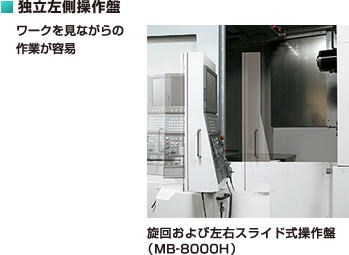

人にやさしい操作性
![マシニングセンタ オークマ 機械の転職](img/t_txt2.jpg)

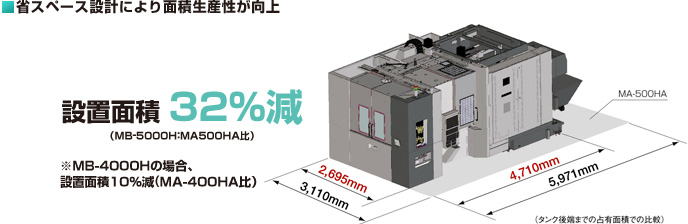

コンパクトスペース
![マシニングセンタ オークマ 機械の転職](img/t_txt3.jpg)
製品写真
![マシニングセンタ オークマ 機械の転職](img/mb_8000.jpg)
機械仕様
機種 |
MB-4000H |
MB-5000H |
MB-8000H |
MB-10000H |
移動量 |
X軸
|
mm |
560 |
760 |
1,300 |
1,400 |
Y軸
|
mm |
560 |
760 |
1,100 |
1,250 |
Z軸
|
mm |
625 |
760 |
1,250 |
パレット上面-主軸中心
|
mm |
50~610 |
50~810 |
50~1,150 |
-20~1,230 |
パレットト中心-主軸端面
|
mm |
85~710 |
135~895 |
100~1,350 |
パレット |
パレットサイズ
|
mm |
400×400 |
500×500 |
800×800 |
1,000×1,000 |
最大積載質量
|
kg |
400 |
500 |
2,000 [2,500※1] |
2,000 |
割出角度
|
度 |
0.001 |
1 [0.001] |
1 [0.001] |
最大積載ワーク寸法
|
mm |
φ600×900 |
φ800×1,000 |
φ1,450× 1,450 |
φ1,400× 1,450 |
主軸 |
回転速度 |
min![](img/i_1.gif) |
50~15,000 [50~20,000] |
50~6,000 [12,000, 6,000 高トルク] |
50~6,000 [50~12,000] |
テーパ穴
|
|
7/24テーパNo.40 [HSK-A63] |
7/24テーパNo.50 [HSK-A100] |
主軸軸受内径 |
mm |
φ70 |
φ100 |
送り速度 |
早送り |
m/min |
X・Y・Z:60 |
X・Y・Z:50 |
切削送り |
mm/min |
60,000 |
50,000 |
電動機 |
主軸用 |
kW |
26/18.5 [30/22] |
30/22 [37/26、45/37 (20分/連続)] |
30/22 [37/26] |
送り軸用 |
kW |
X:4.6、 Y・Z:3.5 |
X・Y・Z:4.6 |
X:5.1、 Y:3.5×2、 Z:5.1 |
X・Y・Z:4.6×2 |
テーブル割り出し用 |
kW |
3.0 |
4.6 |
ATC |
ツールシャンク
|
|
MAS403 BT40 [HSK-A63] |
MAS403 BT50 [HSK-A100] |
ブルスタッド |
|
MAS2形 [-] |
MAS2形 [-] |
工具本数 |
本 |
48 [64、110~326] |
40 [60、81~285、 320、400] |
40 [60、100~400] |
工具最大径 (隣接) |
mm |
φ70 |
φ140 |
工具最大径 (隣接工具なし) |
mm |
φ150※2 |
φ240 [φ315]※3 |
φ240 |
工具最大長さ |
mm |
300 [400]※3 |
300 [450]※3 |
600 [800]※3、※4 |
600 |
工具最大質量 |
kg |
10 |
25 [30]※3 |
25 |
工具選択方式 |
|
メモリランダム [110本以上は固有番地方式] |
メモリランダム [81本以上は 固有番地方式] |
メモリランダム [100本以上は 固有番地方式] |
機械の大きさ |
機械の高さ |
mm |
2,647 |
2,864 |
3,449 |
3,410 |
所要床面の大きさ 幅×奥行き |
mm |
2,420×4,700 |
2,700×4,725 |
3,960×7,505 |
4,545×6,465 |
機械質量 |
kg |
9,500 |
11,500 |
27,000 |
33,600 |
制御装置 |
|
OSP-P300M |
OSP-P300M |
※1:特別仕様選択時は動作時間が長くなります。 ※2:1つ隣りの工具はφ135以下とします。 ※3:ATC最大工具特殊仕様選択時は、シャッター開閉時間が延長されます。 ※4:最大ワーク径により制限が生じる場合があります。 [ ] : 特別仕様 |
|
