機械の転職 トップ > 最新機械はココがスゴイ!! > 大物複雑形状部品を鮮やかに仕上げる!5軸制御横形マシニングセンタ MU-10000H
![マシニングセンタ オークマ 機械の転職](img/6.jpg)

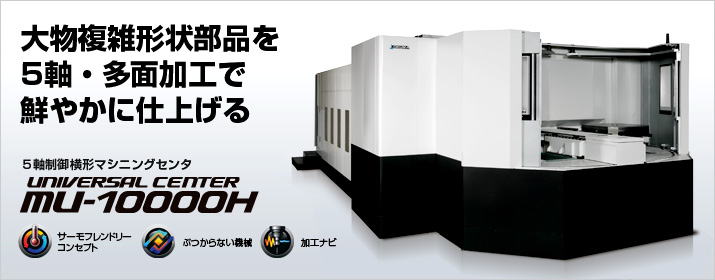

大物複雑形状部品の生産性向上を5軸加工で
![マシニングセンタ オークマ 機械の転職](img/p_ph1_15.jpg)
・高トルク主軸で難削材も軽快な加工
ビルトイン主軸 1,071N・m
ギヤ主軸(低速) 1,920N・m(特別仕様)
・大物部品に対応する広い動作範囲
最大加工範囲 φ1,500×h1,125mm
パレットの大きさ 1,000×1,000mm
軸ストローク X:1,550mm Y:1,600mm Z:1,650mm

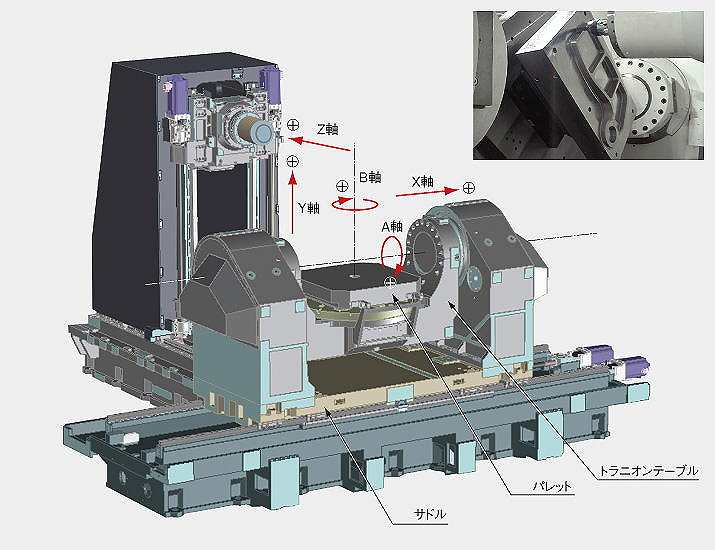

・優れた機械構造
・重切削を実現するベッド、コラム
曲げ、ねじれに強い理想的なリブレイアウト
・スムーズで強力、高い精度の軸駆
X・Y・Z軸に高精度なダブルボールネジを採用
A・B軸はダブルモータ駆動
・熱変位を制御して高精度加工
X・Y・Z軸はボールネジ冷却、モータベース冷却
A・B軸駆動部冷却

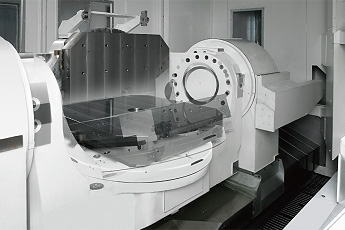

大物加工の高速・高精度を支えるトラニオンテーブル

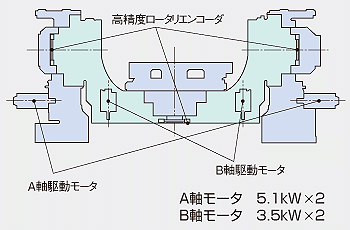

・高速・高精度トラニオンテーブル
A・B軸は応答性が高く、動作の素早いダブルモータ駆動
テーブル、トラニオンに直結したオークマ製高精度ロータリエンコーダによる高精度割出
A軸旋回速度:12min-1
B軸旋回速度:20min-1
![マシニングセンタ オークマ 機械の転職](img/p_ph2_24.jpg)

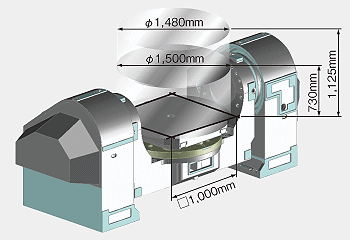

・大物加工にも余裕の大きな加工範囲
![マシニングセンタ オークマ 機械の転職](img/p_ph2_31.gif)
・旋回範囲
A軸(テーブルスイング) +25~?115度
B軸(パレット回転) 360度
・最大加工物
加工物最大振り回し径 φ1,500mm
加工物最大高さ 1,125mm
加工物最大質量 2,500kg
先進技術で高精度な5軸加工を実現
・5軸加工精度をレベルアップするファイブチューニング(特別仕様)
機械仕様
|
仕様 |
単位 |
MU-10000H |
移動量 |
X軸移動量(テーブル左右) |
mm |
1,550 |
Y軸移動量(主軸頭上下) |
mm |
1,600 |
Z軸移動量(コラム前後) |
mm |
1,650 |
A軸(トラニオン旋回) |
度 |
+25 ~ -115 |
B軸(パレット旋回) |
度 |
±360 |
パレット上面(中心線)から 主軸中心線までの距離 |
mm |
A軸=0°:-475~+1,125、 A軸=-90°:-610~+990 |
パレット中心線(上面)から 主軸端面までの距離 |
mm |
A軸=0°:40~1,690 A軸=-90°:175~1,825 |
パレット |
パレット寸法 |
mm |
□1,000 |
最大積載量 |
kg |
2,500 |
最大ワーク寸法 |
mm |
φ1500×H1,125(標準パレット) |
主軸 |
主軸回転速度 |
min![](img/i_1.gif) |
50~6,000 [10~4,500〈ギヤ主軸〉] |
主軸テーパ穴 |
|
7/24テーパNo.50 |
主軸軸受内径(前軸受部) |
mm |
φ100 [φ110〈ギヤ主軸〉] |
送り速度 |
早送り速度 |
m/min |
X・Y・Z:42 |
度/min |
A:4,320、B:7,200 |
切削送り速度 |
m/min |
X・Y・Z:1~42,000 |
度/min |
A:4,320、B:7,200 |
電動機 |
主軸用電動機 |
kW |
45/37(20分/連続) [40/37/30(15分/30分/連続)〈ギヤ主軸〉]
|
送り軸用電動機 |
kW |
X・Z:5.2×2、Y:5.1×2、A:5.1×2、B:3.5×2 |
ATC |
工具収納本数 |
本 |
81 [129, 177] |
ツールシャンク |
|
MAS BT50[CAT No.50、DIN No.50、HSK-A100、HSK-A125※] ※6,000min-1はHSK-A125は選択不可 |
プルスタッドボルト形状 |
|
MAS 2形 [MAS1、CAT、特殊CAT、DIN、JIS] |
工具最大径(隣接) |
mm |
φ130 |
工具最大径(隣接工具無) |
mm |
φ315 |
工具最大長さ |
mm |
600 |
工具最大質量 |
kg |
30 |
工具最大質量モーメント |
N・m |
37 |
工具選択方式 |
|
固有番地 |
APC |
パレット数 |
面 |
2 [6] |
パレット交換方式 |
|
2面並置式 |
機械の大きさ |
機械高さ |
mm |
3,580 |
所要床面の大きさ(幅x奥行) |
mm |
6,880×10,830(81本マガジン) [12,385(177本マガジン)] |
機械質量 |
kg |
57,000 |
|
