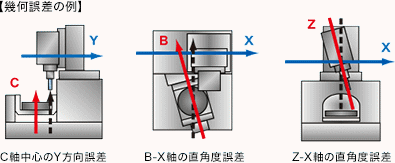

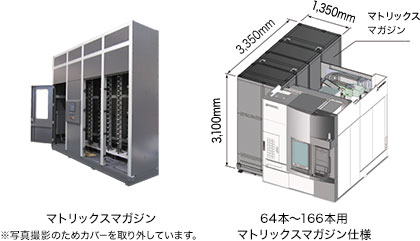

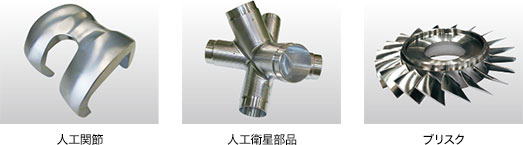

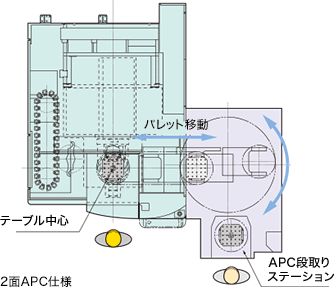

機械の転職 トップ > 最新機械はココがスゴイ!! > 5軸機の高能率と3軸機の高精度を融合!5軸制御立形マシニングセンタ MU-4000V ![]() 信頼の技術が、高精度な5軸加工を実現・高精度な5軸加工を支える高剛性トラニオンテーブルトラニオンテーブルのB軸には剛性が高く高速駆動に適したローラギヤカム、C軸には低回転時でも高いトルクを発生するダイレクトドライブモータを採用し、高速・高精度な加工を可能としています。 ・高速動作(実績値) B軸:50min-1 C軸:120min-1(標準仕様) 1,200min-1(特別仕様)〈旋削モード時〉 ・割出し精度 B軸割出し精度/繰り返し精度:±1.78秒/±0.50秒 C軸割出し精度/繰り返し精度:±2.26秒/±0.12秒 ![]() ・加工精度を最大限に引き出すファイブチューニング(特別仕様) 幾何誤差を計測・補正 ・誰でも、早く、簡単に、幾何誤差を自動でチューニング 回転軸の芯ズレや傾き等、合計11種類の幾何誤差を自動でチューニング。 5軸加工機の精度を10分足らずで最大限に引き出します。 ![]() ![]() ・5軸加工で高精度を長期維持 サーモフレンドリーコンセプト(温度変化を受け入れる独自の考え方) ・ファイブチューニングの精度を維持 環境温度変化や主軸発熱による精度変化を最小限に抑えます。 さらに「ファイブチューニング」との2つの知能化技術の相乗効果で環境温度が変化しても5軸加工で高い精度を維持します。 ![]() 新慮設計から生まれた使い易い5軸加工機・寄り付きの良さが、オペレータの負担を軽減ラニオンの軸方向からアプローチすることで、テーブル中心までが515mmという良好な寄り付きを実現。 主軸への寄り付きも良好で、加工準備作業時のオペレータの負担を軽減し、作業効率アップを図ります。 ![]() ・加工状態の視認性を向上 120度傾いたワーク状態が確認できるBC軸テーブル構造と正面ドアの大型窓。 さらに、加工室内を明るく照らす、ちらつきの少ないLED照明の採用で、加工状態の視認性を向上しています。 ![]() ・対象ワークに対する十分な動作確認 最大ワーク径φ500mm、最大ワーク高さ400mmの十分な加工領域を確保し、テーブルを様々な角度に傾斜させた状態でも、ワークの端まで工具が届くため、広範囲な5軸加工が可能です。 トラニオンがスイングしたままでも工具交換が出来るので、サイクルタイムの削減や加工精度の向上につながります。 ・広い加工エリア 旋回範囲 B軸 +90~-120度 C軸 360度(無限回転) 最大積載質量 300kg 最大ワークサイズ φ500×高さ400mm 大きなX軸移動量で、最大ワーク径(φ500)の外周加工が可能です。 ・最大ワークも余裕で加工 ![]() ・切削時の刃先も視認性も抜群 ![]() ハイスペックな基本性能が高能率加工を実証・高出力モータで高い切削能力を発揮主軸には、最大トルク199N・mのモータを採用し、高能率加工で加工時間の短縮を可能にします。 また、旋削主軸には高トルクダイレクトドライブモータを採用して、高い旋削能力を発揮します。 ・加工時間短縮機能 穴あけの多い部品加工などのように、早送り(G00)と切削送り(G01)を頻繁に繰り返す加工において、加工内容にあわせて、また機械設置状況に応じて加工時間を短くする機能です。 ※ 加工時間短縮の効果は、機械の設置状況、加工部品の形状、加工プログラムによって異なります。 柔軟な拡張性で最適な自動化を・フレキシブルな自動化オプション・ATCマガジン チェーンマガジン方式:48本、64本 マトリックスマガジン方式: 64本、98本、132本、166本、 200本、234本、268本 ![]() ・自動パレット交換(APC) 外段取りによるワーク取付作業で機械の稼働率を向上 APCによるパレット交換を右側方とする構造で、機械前面からの寄り付きの良さは損なわれません。 旋削仕様でも選択可能 ![]() 機械仕様
|
![]() |
