5軸加工の空間精度を革新するー次世代5軸制御マシニングセンタ

・高精度な5軸加工を支える安定した高剛性トラニオンテーブル
 ・5軸加工を高精度にする割出し精度
  高精度な割出し精度(実績値)
  ・A軸割出し精度/割出し復帰精度:±0.68秒/±0.40秒
  ・C軸割出し精度/割出し復帰精度:±0.78秒/±0.14秒
  高速動作(実績値※1)
  ・A軸/C軸 90°クランプ・アンクランプ割出し時間:1.0秒/1.2秒
 ・5軸加工の高追従性で高品位な加工面
  支持剛性の高いトラニオンテーブルやローラギヤカム駆動による高加減速化により高い追従性を実現※2
  ボールネジ冷却(標準仕様)で高い精度を確保しながら高追従性を実現
マシニングセンタ オークマ 機械の転職
※1 標準仕様 10kg・m2 イナーシャワーク積載時
※2 旋削仕様はC軸DDモータ

・高精度な5軸加工を長期間維持
2つの知能化技術の「ファイブチューニング」と「サーモフレンドリーコンセプト」、これら2つの相乗効果で高精度な5軸加工を長期間に渡って維持します。
 ・加工精度を最大限に引き出すファイブチューニング(特別仕様)
  誰でも、早く、簡単に、幾何誤差を自動でチューニング
  5軸加工機の精度を10分足らずの計測で最大限に引き出します。
 ・加工精度を維持 サーモフレンドリーコンセプト
  ファイブチューニングの精度を維持
  環境温度変化や主軸発熱による精度変化を最小限に抑えます。

削れる5軸加工機

・5軸加工機の限界突破 驚きの加工能力で高能率加工
 ・フライス加工能力
504cm3/min(S45C)
  φ80正面フライス 8枚刃(コーディング)
  主軸回転速度 895min-1
  切削速度 225m/min
  送り速度 2,250mm/min
  切削幅×切込み 56×4mm

 ・エンドミル加工能力
672cm3/min(S45C)
  φ20ラフィングエンドミル 7枚刃(超硬)
  主軸回転速度 4,000min-1
  切削速度 251m/min
  送り速度 4,800mm/min
  切削幅×切込み 7×20mm

 ・切削加工能力
3mm2(S45C)
  加工径 φ164mm
  切削速度 130m/min(テーブル回転速度:252min-1)
  送り速度 0.6mm/rev
  切込み 5mm

※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
マシニングセンタ オークマ 機械の転職 マシニングセンタ オークマ 機械の転職 マシニングセンタ オークマ 機械の転職

5軸加工に求められる視認性、作業性の良さを実感

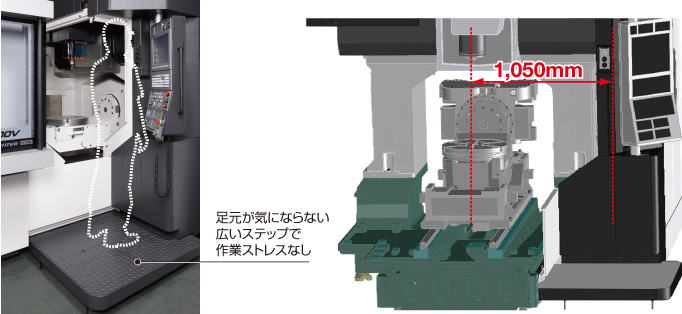

・加工室へのアクセスが抜群 テーブル・主軸・操作パネルのベストレイアウト+作業しやすいステップ台
マシニングセンタ オークマ 機械の転職

旋盤に迫まる旋削能力で工程集約、さらに自動化で生産性向上

・旋削加工仕様の「MU-5000V-L」5軸制御複合加工機で工程集約

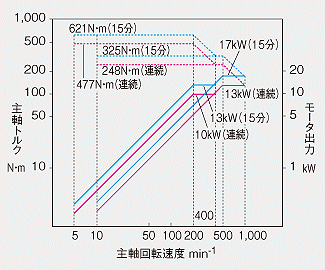

 ・旋削主軸
  テーブル(旋削主軸)回転速度 1,000min-1
  旋削主軸最大出力 17/13kW(15分/連続)
  旋削主軸最大トルク 621/477N・m(15分/連続)
  マシニングセンタ オークマ 機械の転職

機械仕様

仕様 単位 MU-5000V〈-L〉 No.40主軸仕様 MU-5000V〈-L〉 No.50主軸仕様
移動量 X軸移動量 mm 800
Y軸移動量 mm 1,050
Z軸移動量 mm 600
A軸移動量 +90~-120
C軸移動量 360
テーブル上面~主軸端面 mm 80~680
テーブル テーブル寸法 mm φ500
最大ワーク寸法 mm φ700×H500
床面~テーブル上面 mm 1,150
最大積載質量 kg 500
〈旋削主軸回転速度〉 min 〈1,000〉
主軸 主軸回転速度 min 10,000[15,000、20,000、25,000]
〈8,000、12,000〉
6,000[12,000]
〈10,000〉
主軸変速レンジ数 無段
主軸軸受内径 mm φ70 φ90
送り速度 早送り速度 m/min X・Y・Z:50
早送り速度 度/min A:18,000 (50min) C:18,000 (50min) 〈36,000 (100min
切削送り速度 mm/min X・Y・Z:1~50,000
電動機 主軸用電動機(10分/連続) kW 11/7.5[22/18.5、30/22、15/11]
〈11/7.5、22/18.5〉
11/7.5[26/18.5]
〈26/18.5〉
ATC 工具収納本数   32[48本:チェーンマガジン、64本以上:マトリックスマガジン]
工具最大径(隣接有/無) mm φ90/φ125 φ100/φ152
工具最大長さ mm 400
工具最大質量 kg 8 12[15]
機械の大きさ 機械の高さ mm 3,435
所要床面積の大きさ 幅×奥行 mm 3,995×2,750(ステップ除く) 3,995×2,840(ステップ除く)
機械質量 kg 15,000
数値制御装置 OSP-P300M〈OSP-P300S〉

[ ] : 特別仕様
