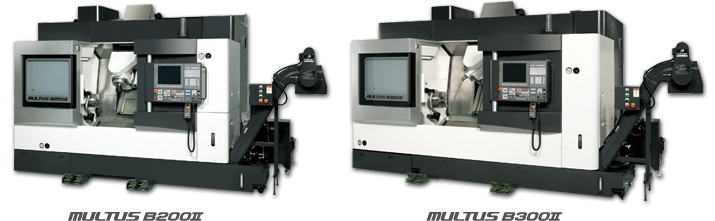

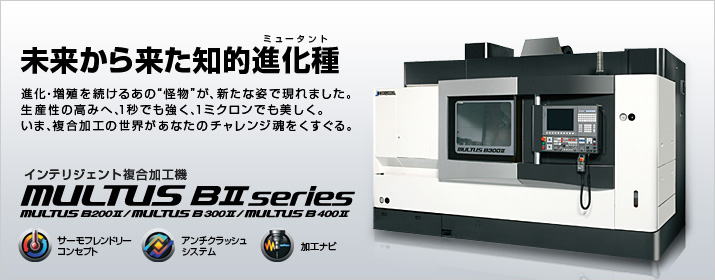

機械の転職 トップ ＞ 最新機械はココがスゴイ！！ ＞ 未来から来た知的進化種！インテリジェント複合加工機 MULTUSBⅡ series
・かんたん操作

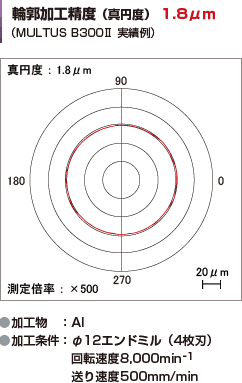

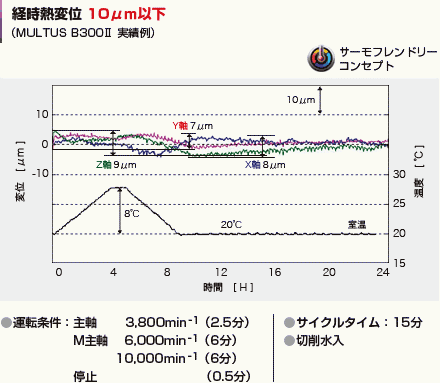

安定した高い生産性を実現

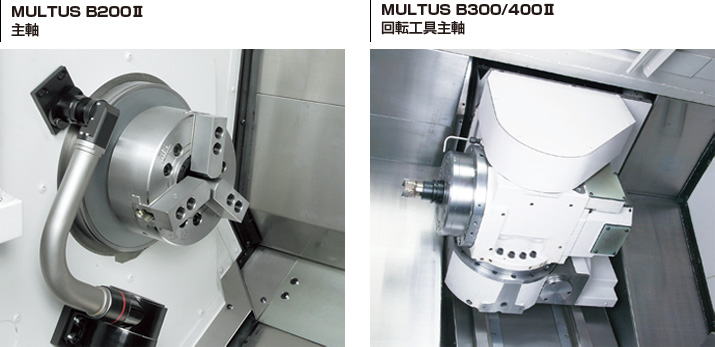

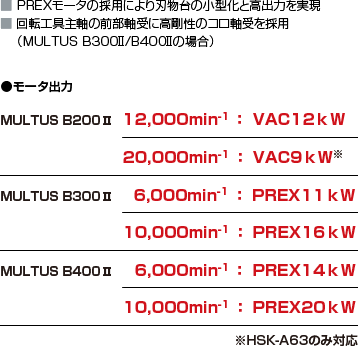

・高出力コンパクト刃物台 信頼できる精度とパワーで加工効率向上

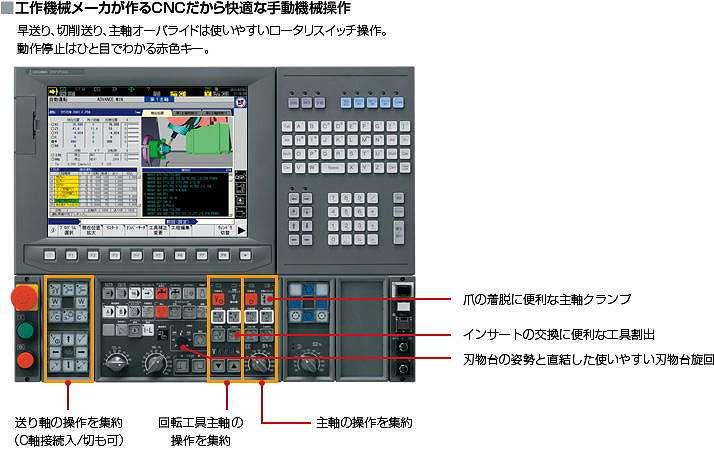

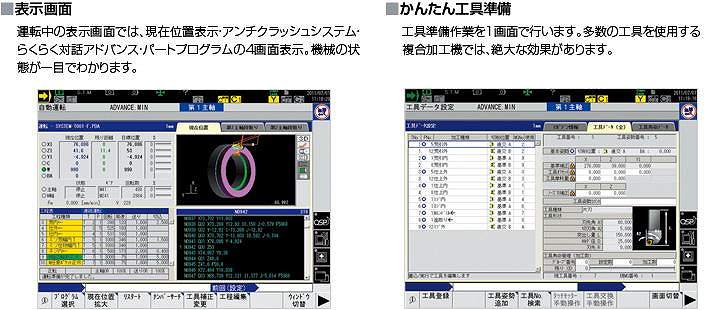

・かんたん操作
機械仕様
| 仕様 | サイズ | MULTUS B200II | MULTUS B300II | MULTUS B400II | ||||||||||
| ×550 | ×750 | ×900 | ×1,500 | ×2,000 | ||||||||||
| T仕様 | C仕様 | C仕様 | W仕様 | T仕様 | C仕様 | W仕様 | T仕様 | C仕様 | W仕様 | C仕様 | W仕様 | |||
| 容量 能力 |
往復台上の振り | mm | φ600 | φ630（Y＝0） | φ710（Y＝0） | |||||||||
| 最大加 工径 |
mm | φ600 | φ630 | φ710 | ||||||||||
| 心間 | mm | 550 | 750 | 900 | 1,500 | 2,000 | ||||||||
| 移動量 | X軸 移動量 |
mm | 500（+480～-20） | 580（+560～-20） | 690（+670～-20） | |||||||||
| Z軸 移動量 |
mm | 600 | 800 | 935 | 1,545 | 2,045 | ||||||||
| Y軸 移動量 |
mm | 160（+80～-80） | 230（+115～-115）※1 | |||||||||||
| W軸 移動量 |
mm | - | 810 | - | 1,000 | - | 1,550 | - | 2,050 | |||||
| C軸 制御角度 |
度 | 360（最小制御角度0.001） | ||||||||||||

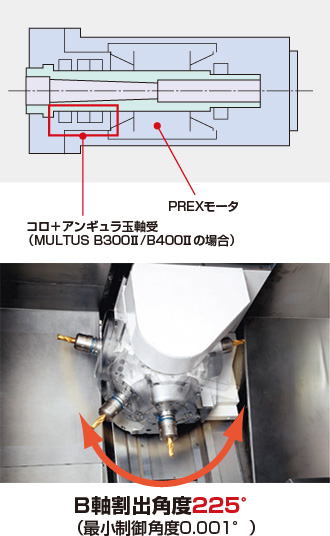

| B軸 割出し角度 |
度 | 225（-30～195（最小制御角度0.001）） | ||||||||||||
| メイン 主軸 |
主軸 回転速度 |
min-1 | 50～6,000 [45～5,000] | 45～5,000 [38～3,800] | 38～3,800 [30～2,800] | |||||||||
| 主軸変速 レンジ数 |
自動2段（巻線切換） | 自動2段（巻線切換） | ||||||||||||
| 主軸 端ノーズ 形状 |
φ140フラット [JIS A2-6] | JIS A2-6 [JIS A2-8] | JIS A2-8 [JIS A2-11] | |||||||||||
| 主軸貫通 穴径/主軸 軸受け 内径 |
mm | φ62/φ100 [φ80/φ120] | φ62/φ100 [φ80/φ120] | φ80/φ120 [φ110/φ150] | ||||||||||
| 対向 主軸 |
主軸 回転速度 |
min-1 | - | 50～6,000 | - | 45～5,000 | - | 38～3,800※2 | - | 38～3,800※2 | ||||
| 主軸変速 レンジ数 |
- | 自動2段 （巻線切換） |
- | 自動2段 （巻線切換） |
- | 自動2段 （巻線切換） |
- | 自動2段 （巻線切換） |
||||||
| 主軸 端ノーズ 形状 |
- | φ140フラット | - | JIS A2-6 | - | JIS A2-8※2 | - | JIS A2-8※2 | ||||||
| 主軸貫通 穴径/主軸 軸受け 内径 |
mm | - | φ62/φ100 | - | φ62/φ100 | - | φ80/φ120※2 | - | φ80/φ120※2 | |||||
| 刃物台 | 刃物台の形式 | H1ATC | ||||||||||||
| 刃物台の工具取付本数 | L工具、M工具共用1本 | |||||||||||||
| バイトシャンク/ボーリングバーシャンク径 | mm | □20/φ32 | □25/φ40 | |||||||||||
| 回転 工具 主軸 |
回転工具主軸回転速度 | min-1 | 50～12,000 [20,000※3] | 50～6,000 [10,000] | ||||||||||
| 回転工具 主軸最大 トルク |
N･m | 40.1/26.3（5分/連続） [23.9/15.9（5分/連続）] |
65.7/41.8（3分/連続） [57.3/38.2（5分/連続）] |
85/59.6（5分/連続） [65.5/45（5分/連続）] |
||||||||||
| 回転工具主軸径 | mm | φ65 | φ70 | |||||||||||
| 送り系 | 切削 送り量 指令範囲 |
mm/rev | 0.001～1,000 | |||||||||||
| 早送り 速度 |
mm/min | X ： 40,000 Z ： 40,000 Y ： 26,000 | ||||||||||||
| - | W ： 20,000 | - | W ： 20,000 | - | W ： 20,000 | - | W ： 20,000 | |||||||
| min-1 | C ： 200 B ： 30 | |||||||||||||
| NC 心押台 |
センター サイズ |
- | MT.No.4 | - | - | MT.No.5 | - | - | MT.No.5 | - | MT.No.5 | - | ||
| 心押台の 移動量 |
mm | - | 720 | 810 | - | - | 1,000 | - | - | 1,550 | - | 2,050 | - | |
| 自動 工具 交換 装置 |
ツールシャンク形式/プルスタッド | HSK-A63 [CAPTO C6] | ||||||||||||
| 工具収納本数 | 本 | 20 [40､60] | 20 [40､80] | |||||||||||
| 工具最大直径 | mm | φ90（φ130隣接工具なし） | ||||||||||||
| 工具最大長さ | mm | 200（ゲージラインからの長さ） | 300（ゲージラインからの長さ） | 400（ゲージラインからの長さ） | ||||||||||
| 工具最大質量 | kg | 4 | 8 | 10 | ||||||||||
| 電動機 | メイン主軸用電動機 | kW | PREX11/7.5（20分/連続） [大径主軸 ： 22/15（15分/連続） | VAC15/11（20分/連続） [22/15（20分/連続）] | VAC22/15（50%ED/連続） [30/22（50%ED/連続）] | |||||||||
| 対向主軸用電動機 | kW | - | PREX11/7.5 （20分/連続） |
- | VAC15/11 （20分/連続） |
- | VAC22/15※2 （20分連続） |
- | VAC22/15※2 （20分連続） |
|||||
| 回転工具用電動機 | kW | VAC12/8（5分/連続） [VAC9/6kW（5分/連続）※3] | PREX 11/7.5（5分/連続） [PREX 16/11（5分/連続）] | PREX 14/10（5分/連続） [PREX 20/14（5分/連続）] | ||||||||||
| Z軸用 電動機 |
kW | BL2.8 | BL3.5 | BL4.6 | ||||||||||
| X軸用電動機 | kW | BL3.5 | BL3.5 | BL3.5 | ||||||||||
| Y軸用電動機 | kW | BL2.9 | BL2.9 | BL2.8 | ||||||||||
| W軸用電動機 | kW | - | BL2.9 | - | BL2.9 | - | BL2.8 | |||||||
| 切削剤用電動機 | kW | 0.8 | ||||||||||||
| 機械の 大きさ |
機械の高さ | mm | 2,582 | 2,587 | 3,000 | 3,137 | ||||||||
| 所要床面の大きさ（フィルタユニット含む） | mm×mm | 3,385×2,210 | 3,925×2,210 | 4,340×2,257 | 5,750×2,693 | 7,050×2,693 | ||||||||
| 機械質量（数値制御装置含） | kg | 7,000 | 7,800 | 8,000 | 9,700 | 10,000 | 10,300 | 14,200 | 14,500 | 15,500 | 16,500 | 17,500 | ||
※1 対向主軸大径仕様の場合、刃物位置によってはストロークが制限されます。
※2 MULTUS B400Ⅱは対向主軸大径仕様が選択できます。 φ110/φ150 JIS A2-11 30～3,000min-1 VAC22/15kW（30分/連続）
※3 HSK-A63のみ対応
[ ] ： 特別仕様
