あらゆる方向からフレキシブルな加工
・Y軸全域で強靭な削り

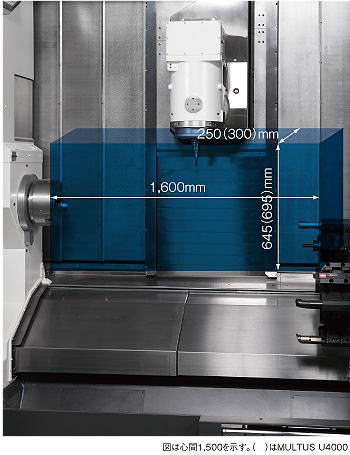

ミーリングが多い複雑形状部品に最適な広い加工範囲。

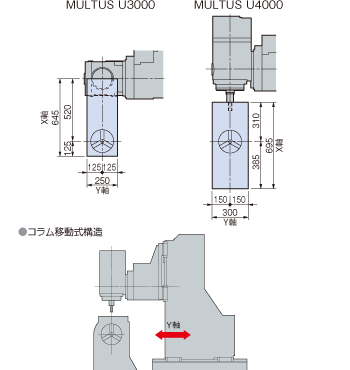

クラス最大のY軸ストロークを、充分に活かせる高剛性コラム移動式構造を採用し、Y軸全域において高精度な強力加工を可能としました。
ワークにジャストフィットする仕様展開
・ワークに合った最適な仕様をご提案

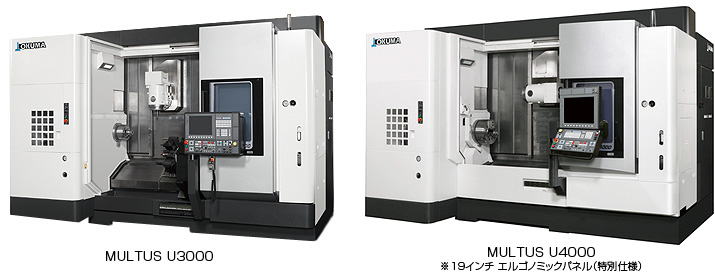

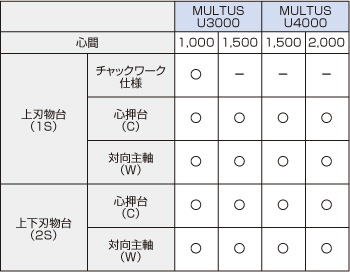

・全17種類の多彩なバリエーション
あらゆる要求にお応えできる多彩なバリエーションを準備。
ワークに合った最適な仕様をご提案します。

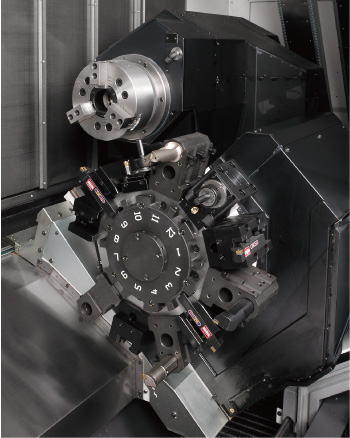

ミーリングでも旋削でも最高の加工能率
・難削材の高能率加工も可能な高い加工能力
・フライス加工例
604cm3/min（S45C）
φ20mmエンドミル 7枚刃
切削速度 192m/min
切込 6.5×20mm
送り 1.52mm/rev
・外径加工例
5.0mm2（S45C）
切削速度 150m/min
切込 8mm
送り 0.625mm/rev
（MULTUS U4000 大径主軸 φ160仕様）
※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
かんたん初品加工でリードタイム短縮
・新次元の複合加工機用CNC装置 OSP-P300S キー操作回数 従来機比1/2
多品種少量生産が多い複合加工機において、初品加工に費やす時間を大きく短縮。

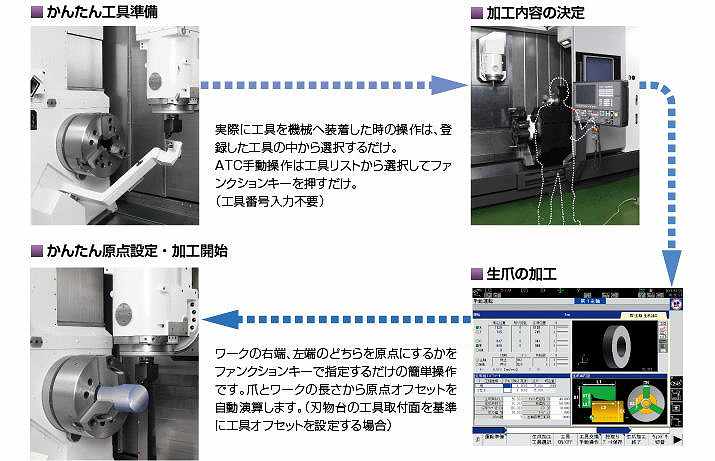

工具準備から生爪加工、原点設定まで、加工準備に必要な一連の作業をかんたんに行うことができます。
工作機械メーカが作るCNCだからこそできた快適な操作で、キー操作回数を、従来機比1/2を実現しました。
オペレータフレンドリーなエルゴノミック操作盤（特別仕様）
・大型19インチモニタ
使い易い大型19インチモニタを搭載。
見たいもの、やりたいことが1つの作業画面で完結する「1画面オペレーション」が、大画面でさらに見やすくなります。
19インチ角度可変操作盤（特別仕様）：オペレーターフレンドリーな19インチモニタと傾斜可変操作盤
・傾斜可変操作盤
操作盤をオペレータの使い易い角度に調整可能。
オペレータの作業負担を軽減します。
・傾斜角度 0～45°まで4段階
機械仕様
| MULTUS U series |
| 項目 |
機種 |
MULTUS U3000 |
MULTUS U4000 |
| 1000 |
1500 |
1500 |
2000 |
| 容量能力 |
往復台上の振り |
mm |
φ650 |
φ650 |
| 心間 |
mm |
1,000 |
1,500 |
1,500 |
2,000 |
| 最大加工径 |
mm |
1S:φ650 2S:φ650※1 |
1S:φ650 2S:φ650※1 |
| 最大加工長 |
mm |
1,000 |
1,500 |
1,500 |
2,000 |
| 移動量 |
X軸 |
mm |
645 (-125～520) |
695 (-125～570) |
| Z軸 |
mm |
1,100 |
1,600 |
1,600 |
2,100 |
| Y軸 |
mm |
250 (±125) |
300 (±150) |
| W軸 |
mm |
1S:1,325
2S:1,100 |
1S:1,594
2S:1,584 |
1S:1,544
2S:1,524
[1,500] |
1S:2,054
2S:2,024
[2,000] |
| B軸割出し角度 |
度 |
240 (-30～210) (最小制御角度0.0001) |
| C軸制御角度 |
度 |
360 (最小制御角度0.0001) |
| 主軸 |
回転速度 |
min-1 |
5,000[4,200] |
4,200[3,000] |
| 主軸用電動機 |
kW |
ビルトインVAC22/15 (30分/連続) |
ビルトインPREX22/15 (30分/連続)
ビルトインPREX32/22 (20分/連続) |
| 主軸トルク |
N・m |
427/280 (10分/連続) |
700/477 (30分/連続) [955/657(20分/連続)] |
| 主軸端 |
|
A2-6[A2-8] |
A2-8[A2-11] |
| 貫通穴径 |
mm |
φ80[φ91] |
φ91[φ112] |
| 軸受内径 |
mm |
φ120[φ140] |
φ140[φ160] |
対向主軸
(特別仕様) |
回転速度 |
min-1 |
1S:5,000[4,200]、2S:5,000 |
1S:4,200[3,000]、2S:3,800 |
| 主軸用電動機 |
kW |
1S:ビルトインVAC22/15 (30分/連続)
2S:ビルトインVAC22/15 (20分/連続) |
1S:ビルトインPREX22/15 (30分/連続)
[ビルトインPREX32/22 (20分/連続)]
2S:ビルトインVAC22/15 (20分/連続) |
| 主軸トルク |
N・m |
1S:427/280 (10分/連続)
2S:420/287 (20分/連続) |
1S:700/477 (30分/連続)
[955/657] (20分/連続)
2S:420/287 (20分/連続) |
| 主軸端 |
|
1S:A2-6[A2-8]、2S:A2-6 |
1S:A2-8[A2-11]、2S:A2-8 |
| 貫通穴径 |
mm |
1S:φ80[φ91]、2S:φ62 |
1S:φ91[φ112]、2S:φ80 |
| 軸受内径 |
mm |
1S:φ120[φ140]、2S:φ100 |
1S:φ140[φ160]、2S:φ120 |
刃物台
(工具主軸) |
ツールシャンク |
|
HSK-A63[CAPTO C6] |
| 施削工具サイズ |
mm |
□25 φ40 |
| 回転工具主軸回転速度 |
min-1 |
12,000 |
| 回転工具主軸用電動機 |
kW |
VAC22/15/11 (3分/15分/連続) |
| 回転工具主軸トルク |
N・m |
120/82/60 (3分/15分/連続) |
下刃物台
(特別仕様) |
最大加工径 |
mm |
φ320 |
| XB軸移動量 |
mm |
235 |
| 刃物台の形式 |
|
V12刃物台[V12複合刃物台※2] |
| 施削工具サイズ |
mm |
□25 φ40 |
| 回転工具主軸回転速度 |
min-1 |
6,000 |
| 回転工具主軸用電動機 |
kW |
PREX5.5/3.7 (2分/連続) |
| 回転工具主軸トルク |
N・m |
31.3/20.9 (2分/連続) |
| 早送り速度 |
XA・Y・ZA軸 |
m/min |
50、40、50 |
50、40、40 |
| XB・ZB軸 |
m/min |
25、40 |
25、30 |
| B軸 |
min-1 |
30 |
| C軸 |
min-1 |
200 |
| 心押台 |
テーパ穴の形式 |
|
MT No.5回転センタ[MT No.4ビルトイン] |
| 心押軸移動量 |
mm |
1S:1,186
2S:961 |
1S:1,594
2S:1,359.5 |
1S:2,094
2S:1,961 |
| ATC |
工具収納本数 |
本 |
40[80、120] |
| 最大工具径[隣接無]/長さ |
mm |
φ90[φ130]/400 |
| 最大工具重量 |
kg |
10 |
| 機械の大きさ |
所要床面積(W×D) |
mm×mm |
1S:4,925×2,995
2S:4,925×3,018 |
1S:5,425×2,995
2S:5,425×3,082 |
1S:6,175×2,995
2S:6,175×3,082 |
| 高さ |
mm |
1S:2,995 2S:3,030 |
| 本機重量 |
kg |
1S:15,500
2S:16,500 |
1S:16,500
2S:17,500 |
1S:17,000
2S:18,000 |
1S:19,000
2S:20,000 |
| 制御装置 |
OSP-P300S |
※1 センタワーク時、対向主軸での加工時は、φ320(下刃物台上の振り)になります。
※2 下刃物台の複合刃物台は対向主軸仕様のみとなります。
[ ] ： 特別仕様
|
|
|
