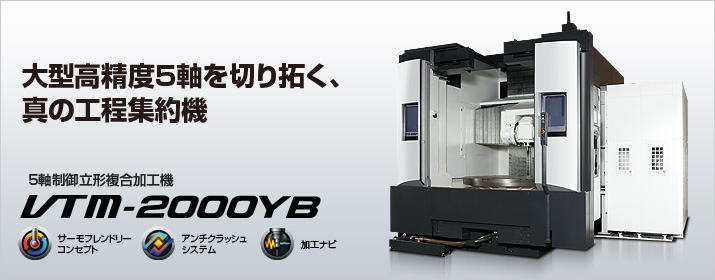

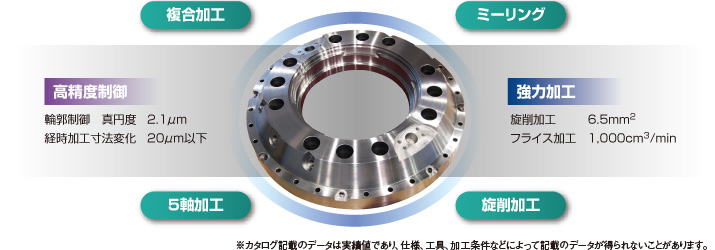

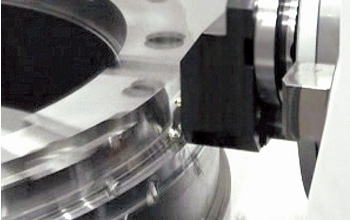

機械の転職 トップ ＞ 最新機械はココがスゴイ！！ ＞ 大型高精度5軸を切り拓く真の工程集約機！5軸制御立形複合加工機 VTM-2000YB  強力複合加工から高精度同時5軸加工までをカバーする真の工程集約機 ・大径・複雑化する部品加工の高効率化 新素材・難削材加工の高効率化 工場スペースの有効活用（仕掛素材なし、素材の工程間移動なし、機械スペースは1台分） 加工条件向上で加工時間短縮（干渉のない角度で工具長を最適化することで剛性の向上がはかれます） 加工精度向上（ワンチャッキングで取付誤差なし） 段取り時間の削減 経費削減（段取部品数削減、工具費削減、多台持ち、稼働率向上） 高い性能を発揮する優れた本体構造高い面品位と精度を実現するZ軸ツインドライブ ガスバランサ採用 多彩な形状に対応する 広いB軸動作範囲 150°（-30～＋120°） 高速で正確な動き X,Y,Z軸 ローラリニアガイド採用 加工物が重くても、アンバランスでも安定した切削 主軸台 ・強力ディスクブレーキ ・高精度C軸制御※割出精度±2.3秒 ・C軸速度ハイブリッド制御 主軸台固定式で高い支持剛性を確保 最適冷却方式 難削材加工もこなす高い加工能力・切削加工出力 VAC30/22kW（30分/連続） 主軸トルク 8,415/5,610N･m（20分/連続） 外径重切削 6.5mm2（S45C） 加工径 φ650mm 切削速度 150m/min（主軸回転速度73min-1） 切込 8mm 送り 0.82mm/rev  ・ミーリング加工 出力 VAC37/30/22ｋW(3分/30分/連続） 主軸トルク 505/300/205N・m (3分/30分/連続） フライス加工 切削量 1,000cm3/min（S45C） 工 具 φ100mm フライス 10枚刃 切削速度 300m/min （工具主軸回転速度955min-1） 切込×切削幅 5×70mm 送り 3mm/rev (2,865mm/min） エンドミル加工 切削量 645cm3/min（S45C） 工具 φ50mm 超硬エンドミル 2枚刃 切削速度 180m/min（工具主軸回転速度1,146min-1） 切込×切削幅 50×25mm 送り 0.45mm/rev（516mm/min） ドリル加工 切削量 707cm3/min（S45C） 工具 φ63mm Uドリル 切削速度 180m/min （工具主軸回転速度909min-1） 送り 0.25mm/rev (227mm/min） 機械仕様
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
